直接式三相電表接線圖

　　直接式三相電表底部有六個孔，直接式三相電表可以不用接互感器，一般指的是100A以內的電表，一般別墅和小型工廠就用這種，大于100A的電表就需要用到互感器了，現在浩寧科技網為您整理直接式三相電表接線方法，一共有兩種接線方法，一種是三相三線接線方法一種是三相四線接線方法。

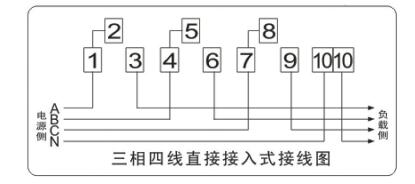

　　三相四線直接式接線圖

　　1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

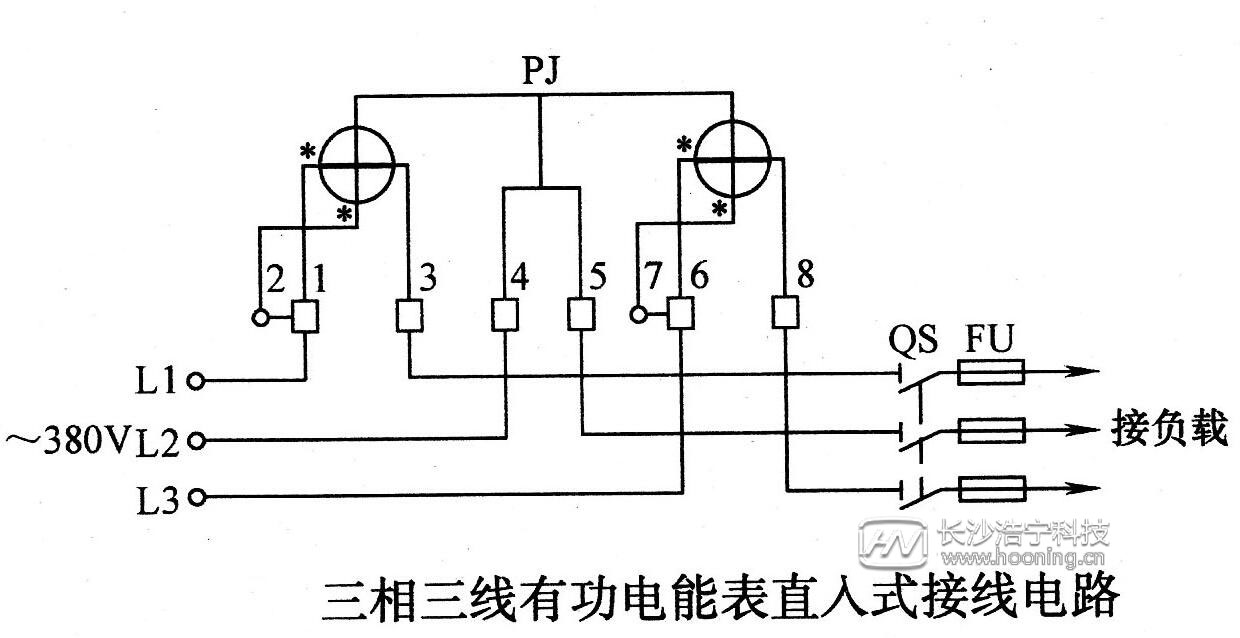

　　三相三線直接式接線圖

　　L1進線接入電表1號口，1號口接入電壓線，3號口接出線

　　L2進線接入電表4號口，5號口接出線

　　L3進線接入電表6號口，7號口接入電壓線，8號口接出線
