單相預付費電表工作原理

　　單相預付費電表一般使用于小型商鋪和居民用電，預付費電表幫助物業回籠資金，幫助物業解決收費難的問題，單相預付費電表有很多種，有插卡式的，還有智能預付費電表，插卡式的電表現在已經基本淘汰了，直接使用智能預付費電表是現在的主流，那么智能單相預付費電表工作原理是什么呢?

　　單相預付費電表工作原理

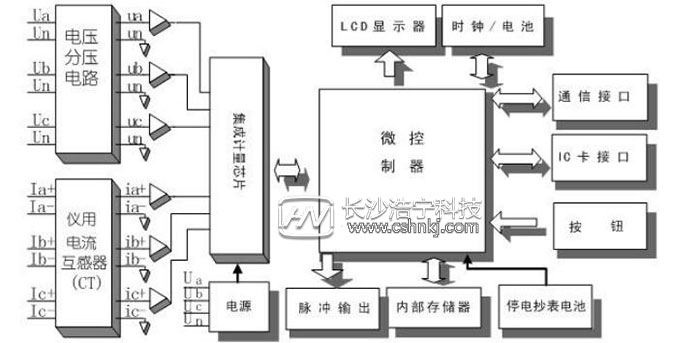

　　本產品由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和 人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字 信號，并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據 相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接 口提供信息和進行數據交換，其原理框圖如下圖所示。

　　想要真正實現預付費功能，不但需要單相智能預付費電表，還需要預付費遠程抄表系統才能完成，下面我們來看看預付費遠程抄表系統是什么工作原理吧。

　　預付費遠程抄表系統工作原理

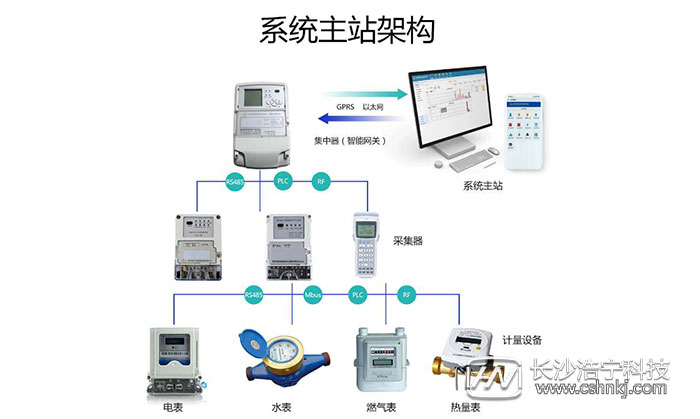

　　遠程抄表分為綜合應用層，數據管理層和數據采集層，數據采集層原理就是將各個電表的數據通過傳輸介質(RS-485接口、電力載波、GPRS等)匯總所對應的集中，集中器按照管理中心下發的抄表任務自動向各個計量表抄取各種數據信息，集中器保存相應的各計量表的小時、日、月數據。

　　集中器在通過以太網或者是GPRS，傳輸?shù)綌?shù)據服務器中，數據服務器其實就是我們的遠程抄表系統，遠程抄表系統可以進行數據處理、分類、篩選等工作，生成日、月、年報表，大大節省了人工制作報表的時間。
