三相四線電表接線大全

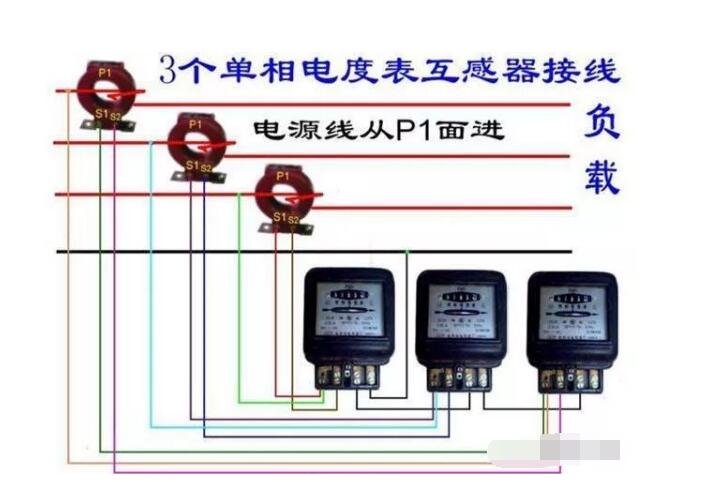

三相四線電路可以看成三個單相電路，三個單相電路的功率之和就是總功率，我們可以連接三個相同的單相表也可以用一個三相四線的電表。其實三相四線電表的接線其實也是這個原理哦。

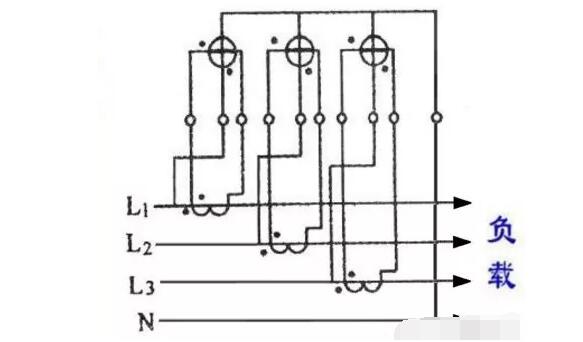

三相四線電表接線原理圖

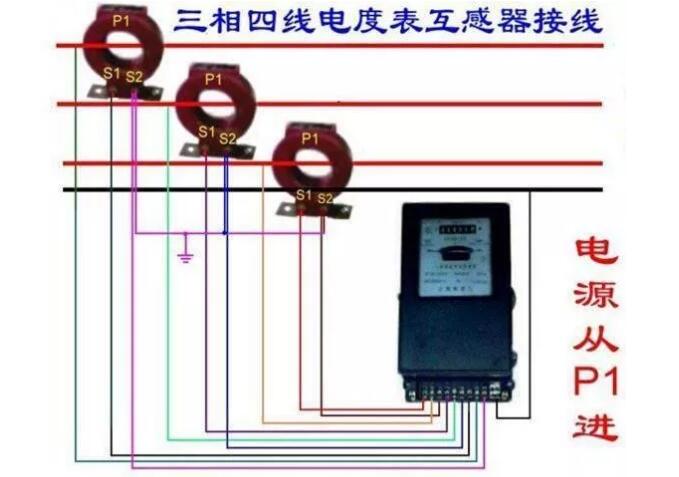

三相四線電表接線實物原理圖

三相四線的電表又分為直通式和帶電流互感式接線。負載過多電流過大超過電表的電能范圍時必須加電流互感器。

三相四線電表接線圖：直通式

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

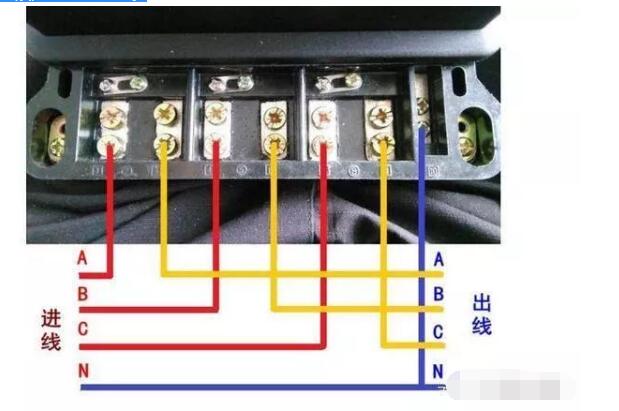

三相四線電表直通式實物接線圖

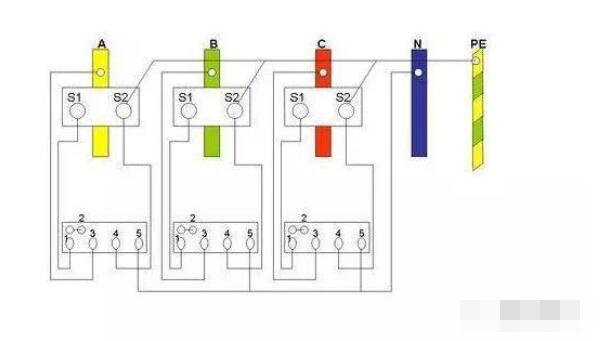

三相四線電表接線圖：互感式

翻過接線端子蓋,就可以看到三相四線電表接線圖。

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

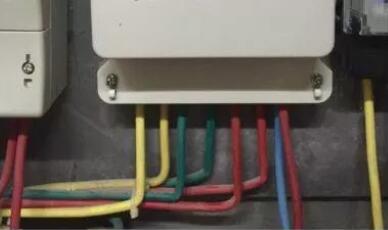

三相四線電表互感式實物接線圖
