三相四線互感器電表接線圖

三相四線電表一般是接入三個互感器，三相四線電表電壓規格有兩種，一種是低壓，一種是高壓，低壓220/380V，高壓57.7/100V，加入互感器的電流規格一般為1.5(6)A的，所以我們在選擇電表的時候，一定要知道自己需要的高壓電表還是低壓電表哦?，F(xiàn)在我們來看看三相四線帶互感器電表是怎么接線的吧。

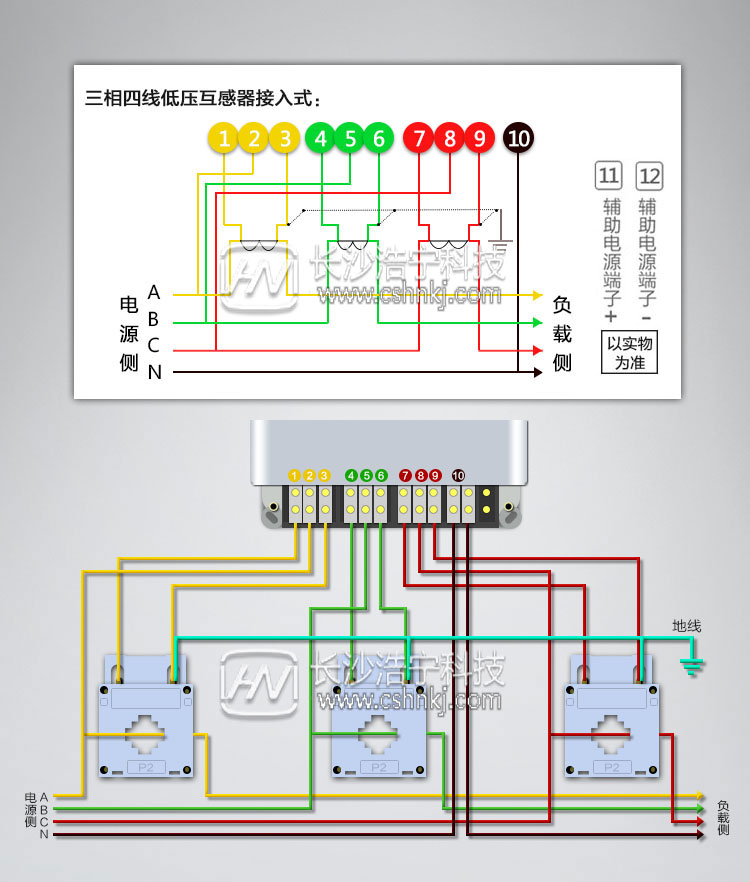

三相四線互感器電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

三相電表為什么要接互感器：

三相電電表之所以要用互感器，是因?yàn)闇y量的電量遠遠大于電表所能承受的電流，所以要加入互感器，其實我們也可以從電表的電流規格上面看出這個三相電表需要接入互感器嗎，一般電表電流規格1.5(6)A和5(6)A一般都是要接入互感器的。

那么我們怎么判斷要接入多少的互感器呢，小編舉個栗子你就明白啦!電流300安左右，三相電，怎么選電表呢?三相電表最大就是100A的，卻要計量300A的電流，這個時候我們就需要選擇互感器了，可以選擇一個5A的表，在配合一個350/5的電流互感器。
