智能電表測量及抄表原理

為什么智能電表的靈敏度很高，為什么智能電表能夠有這么多的功能，為什么智能電表能讓偷電者無所遁形，這個和智能電表測量原理和抄表原理是分不開的，浩寧電表網小編就來為大家科普一下智能電表的計量原理和抄表原理。

智能電表對比機械電表

我們傳統的機械電表是由電量帶動齒輪轉動，齒輪轉動之后，帶動這個數值的走動，需要人工抄表，智能電能表是由測量單元、數據處理單元、通信單元等組成，具有電能量計量、數據處理、實時監測、自動控制、信息交互等功能的電能表。智能電表采用預付費的形式收取電費，先繳費后用電，有效的解決了上門抄表和收取電費困難的問題，現在還能在手機app或者是微信公眾號上面的繳費，大大方便了居民的生活。

智能電表較普通機械式電能表有著計量更精準、智能扣費、電價查詢、電量記憶、余額報警、信息遠程傳送的優勢。智能電表則從計量到數據處理都采用以集成電路為核心的電子器件，取消了機械部件。智能電表相比機械電表可靠性更高，更加精確，耗電量也更加小，生產工藝大大改善。這也是智能電表漸漸淘汰機械電表的主要原因。

智能電表的工作原理

智能電表主要由電子元器件組成，其工作原理是通過對用戶供電電壓和電流的實時采樣，采用專用的電能表集成電路，對采樣電壓和電流信號進行處理，轉換成與電能成正比的脈沖輸出，最后通過單片機進行處理、控制，把脈沖顯示為用電量并輸出。

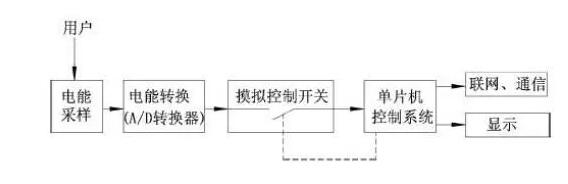

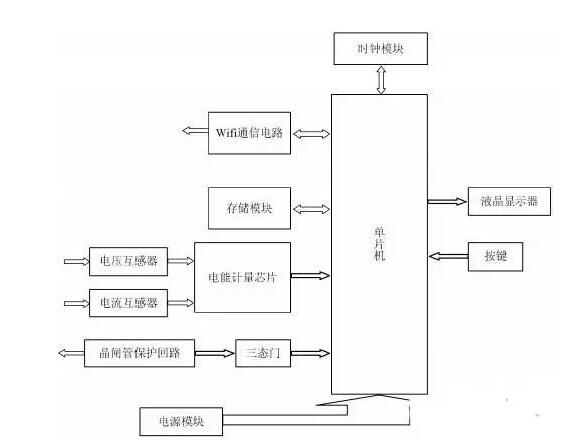

通常把智能電表計量一度電時A/D轉換器所發出的脈沖個數稱之為脈沖常數，對于智能電能表來說，這是一個重要的常數，因?yàn)锳/D轉換器在單位時間內所發出脈沖個數的多少，將直接決定著該表計量的準確度。如果您對智能電表工作原理還有什么不懂的地方，可以看看下圖智能電表原理。

智能電表采樣方式主要分為互感器采樣和直接采樣，當電流遠遠大于電表額定電流的時候，我們就要采取互感器采樣，要是電流量沒有超過電表的額定電流，就可以采用直接采樣。

智能電表抄表方案：

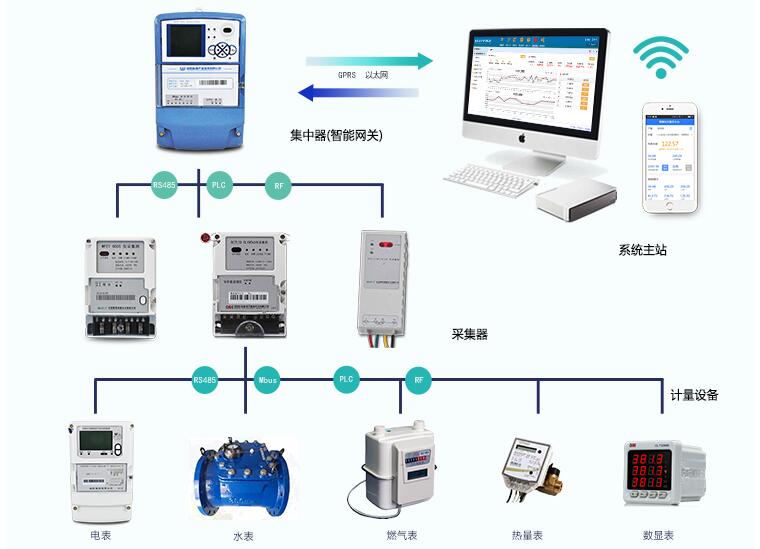

現在遠程抄表系統已經漸漸代替了人工抄表，那么遠程抄表系統工作原理是什么呢?請看下圖：

電表通過RS485接口將數據傳送到采集器中，然后通過集中器按照管理中心的抄表任務自動向各個計量表抄取數據信息并進行小時、日、月數據信息保存，統一交給管理中心集中處理。要實現這些功能只要配備集中器和采集器。

主要功能概況：管理功能、在線查詢、防竊電功能、手機支付、報表功能、在線保修、統計分析、遠程控制、通知公告等，按設計時間間隔、采集設備自動采集表計數據并存儲在本地，同時，主站按需求定時收集，當采集出現失敗是，各環節都會自動執行補采，保證數據完整性。智能遠程抄表解決了人工抄表效率低，及人工抄表無法抄讀出電表內部小時段分項數據的問題。
