河南許繼DSZ566三相三線智能電能表顯示屏符號代表什么含義？

河南許繼DSZ566三相三線智能電表，主要功能有分時電量計量功能，參數測量功能，防竊電功能以及485通訊功能。那么它的顯示屏上各個符號都代表些什么含義呢？下面來簡單介紹一下：

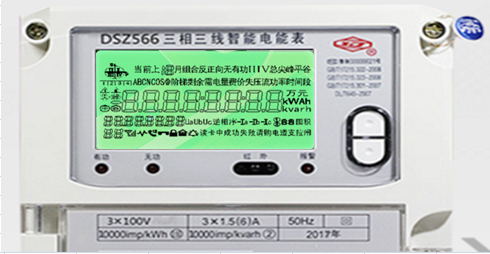

上圖為河南許繼三相電能表顯示屏，各符號代表含義如下：
1. 顯示屏正中間顯示“”，此為數據顯示行，顯示各種記錄數據。顯示電能數據時，小數位數為 2，將顯示 6 位整數、2 位小數；小數位數為 3，將顯示 5 位整數、3 位小數， 每屏顯示 1 個時段的電能。
2. 顯示屏左上顯示“”，此為象限符號，采用缺口方式指示電表工作在第幾象限。
3. 顯示屏左上方顯示“”，此為本月、上 1 月、上 2 月電量數據用字符。
4. 顯示屏中上方顯示“”，此為4 費率顯示提示符，當費率數小于等于 4 時，當前費率提示為“尖、峰、平、谷。
5. 數據行下方顯示“”，此為主副時段提示符，①表示使用主時段表，②表示使用副時段表。
6. 數據行右邊顯示“”，此為計量單位，有功：kWh，無功:kvarh，頻率：Hz。
7. 數據行下方顯示“”，此為通訊狀態提示，“紅外”為紅外通訊時顯示，“RS1”為RS485通訊時顯示。
8. 數據行下方顯示“”，此為逆相序提示符，當發生逆相序時閃爍顯示。
9. 顯示屏右下方顯示“”，此為電池容量報警，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
10. 顯示屏右下方顯示，“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
11. 顯示屏右下方顯示 ，“-Ia  - Ib  -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
12. “”此符號為編程符號提示，此圖出現時表示已進入編程許可狀態。
13. “”此為報警提示符，有事件時閃爍。
14. “”此符號為密碼鎖定提示，對電表編程時，若密碼連續出錯次數大于等于 5 次后，LCD 顯示該符號。
15. “”此符號為工廠提示狀態，若該符號常顯，則表示未退出工廠狀態。
16. 顯示屏左下方顯示“”，此圖在液晶的左下方，通常只顯示 6 位。各種組合代表不同的含義，如全為 000000 表示當前正向（輸入）有功總電量，070080 項則為電表自檢及電網故障信息。
以上是河南許繼三相三線智能電能表顯示屏顯示符號含義
