威勝DDS102-P2單相導軌式電能表接線圖

概覽

　　威勝DDS102-P2單相電子式多功能電能表(導軌式安裝)是一款集測量記錄、LCD屏幕顯示、通信于一體的電力儀表，可以測量電網 電壓、電流、有功功率、功率因數以和頻率，并能計量正反向有功電能電能;RS485通信接口支持MODBUS RTU和DL/T645雙通信規約;該儀表廣泛適用于各種控制系統、能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤 和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。本電能表符合以下標準： GB/T17215.321-2008 靜止式有功電能表(1級和2級) DL/T645-2007 多功能電能表通信規約 Modbus-RTU 規約。

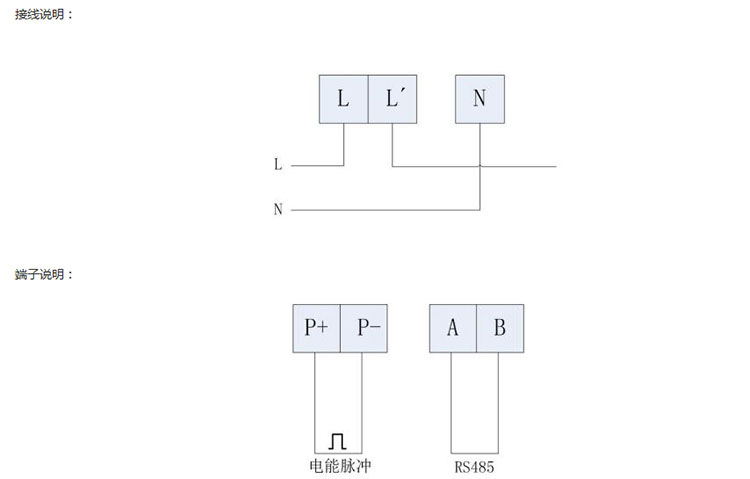

儀表接線圖:

注意事項

　　①儀表應盡量安裝在干燥、通風良好并遠離熱源和強電(磁)場的地方。

　?、诠ぷ鳝h(huán)境溫度為：-25℃ ~+60℃，濕度：≤95℅(無凝露)。

　?、蹆x表必須牢固安裝，以防止震動導致安全事故。

　?、芘潆娖恋母黜?xiàng)尺寸設計要給儀表產品維護的安全性和操作方便性留有足夠的余地。

　?、蓦姎膺B接線要求：電流輸入線用大于2.5mm2多股阻燃銅線，電壓輸入線、電源線用1.5mm2多股阻燃銅線，RS485通信用1.0mm2屏蔽雙絞線。

　?、揠姎膺B接要求：儀表電壓輸入回路和工作電源回路必須接入合適的保險絲(如0.5A保險絲);應提供一個CT短路盒，在儀表的電流輸入不連接時，不會使CT開路。
