怎么反轉單相電表 單相電表反轉的方法

小編看到很多人想知道要怎么反轉單相電表,

試了網上的很多方法都不對，

通過小編的實踐中，發(fā)現(xiàn)了一種不需要單相電表的進火線與出火線不調換也能使單相電度表反轉的方法。

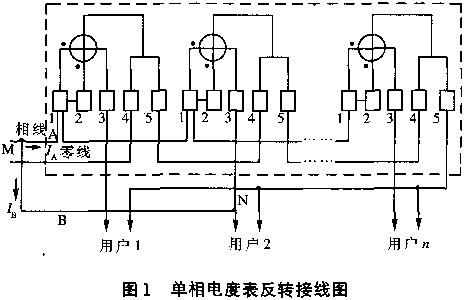

如圖1所示，電表箱中有一塊表反轉，但進火線與出火線并沒有反接。

經仔細查找原因，發(fā)現(xiàn)本單相電表的用戶將該表的出線在電度表箱外的某處與主火線相接，見圖1中MN。

為有助于分析圖1，先談談單相電表的正確接線，

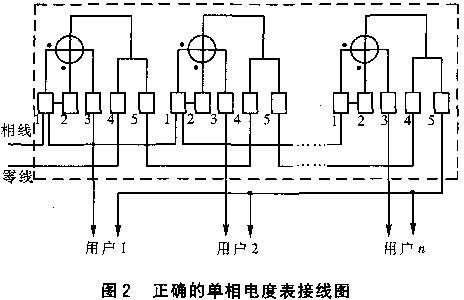

如圖2所示，端子1作為電源相線的進線端，端子3作為相線的出線端，端子4作為電源零線的進線端，端子5作為零線的出線端。

當有負荷時，接通電源，進入電流線圈電流方向為端子1進和端子3出，電壓線圈的電流方向為端子2進和端子5出(或端子4出)。

此時，電流線圈中的電流產生的磁場與電壓線圈中的電流所產生的磁場相互作用，使電表正轉。

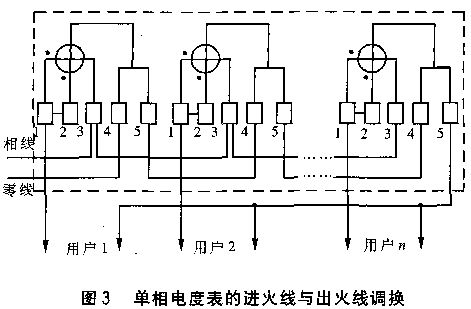

當進火線與出火線調換后，

接線如圖3所示。電壓線圈的接線不變，但電流線圈的接線變化了，端子3為電源相線的進線端，端子1作為相線的出線端。

當有負載時，接通電源，進入電流線圈的電流方向變化了。即為端子3進，端子1出。

由于電流線圈中電流改變了方向，這樣電流線圈中的電流和電壓線圈中的電流產生的磁場相互作用，就使得單相電表反轉。

看上去好像很復雜，其實很簡單，為了讓大家更明白，特意話了以上的示意圖，大家知道怎么使單相電表反轉了嗎？
